Наименование:
|

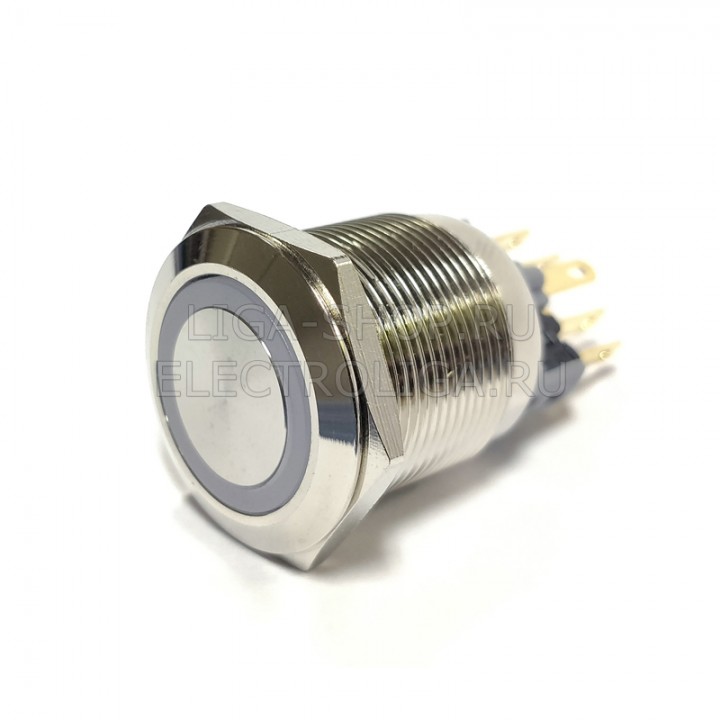

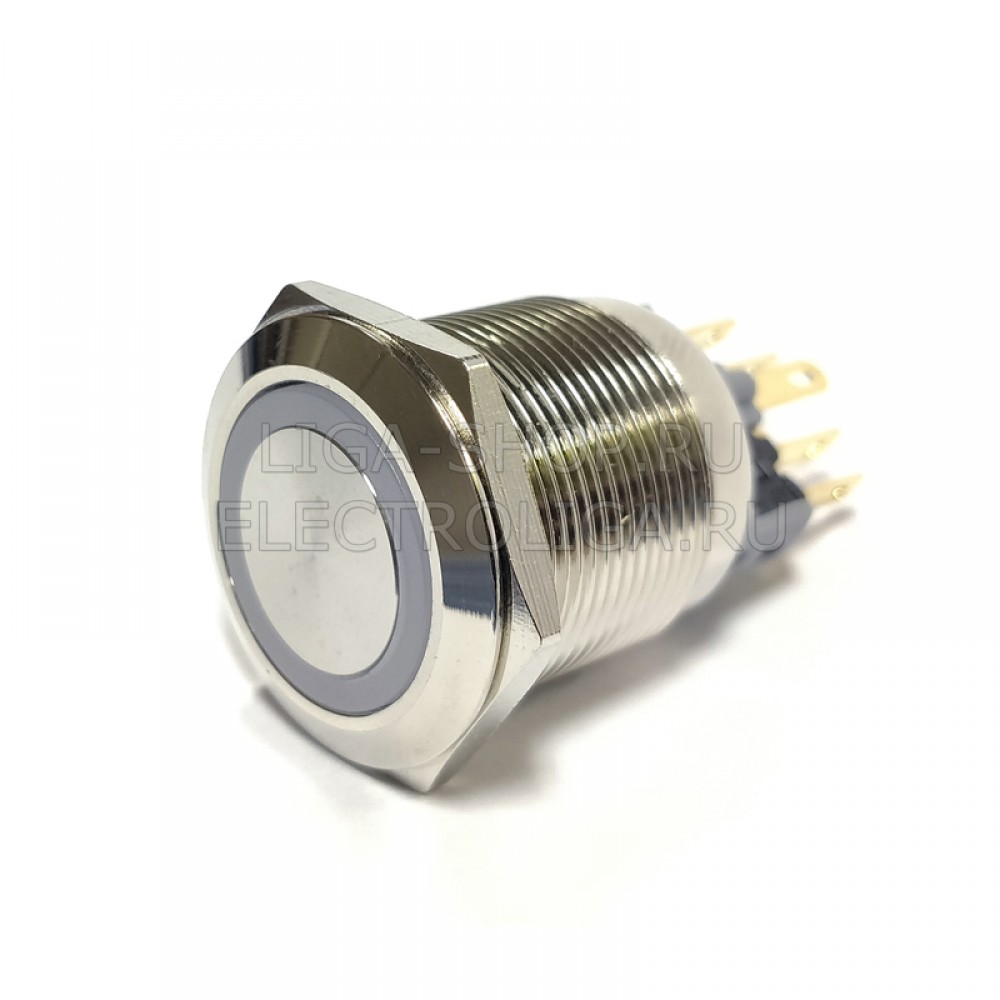

Кнопка Антивандальная A22-A1 (TYPE A) 12-24v WL Синий
|
Альтернативное название:
|
Кнопка Антивандальная A22-A1 (TYPE A) 12-24v WL Синий, OFF-(ON) / ON-(OFF) плоская, GQ22H, Антивандальная кнопка с подсветкой 12в, 24в, Кнопка антивандальная металл 22мм, Антивандальные кнопки диаметром 22 мм, кнопка выхода 22мм металл, JH22-C1, С фиксацией
|
Количество в заводской упаковке:
|
10 шт.
|
Подсветка:
|
12-24V
|
Цвет подсветки:
|
Синий |
Клеммы подсветки:
|
2
|
Материал корпуса:
|
Никелированная медь (по умолчанию), нержавеющая сталь по предзаказу
|
Тип кнопки:
|
Плоская
|
Тип фиксации:
|
С фиксацией
|
Режим работы кнопки:
|
OFF-ON / ON-OFF
|
Маркировка:
|
-
|
Конструкция контактов:
|
1NO1NC (1 контакт нормально разомкнутый и 1 контакт нормально замкнутый)
|
Механизм действия:
|
1) Без фиксации
Произвести нажатие кнопки, происходит замыкание или размыкание цепи в зависимости от конструкции контактов (нормально разомкнутые или нормально замкнутые), кнопка возвращается к исходному положению после снятия приложенного усилия.
2) С фиксацией
Произвести нажатие кнопки, происходит замыкание или размыкание цепи в зависимости от конструкции контактов (нормально разомкнутые или нормально замкнутые), кнопка остается в состоянии противоположном тому, что было до нажатия. Для приведения в исходное положение требуется произвести повторное нажатие кнопки.
|
Крепление:
|
Гаечное крепление
|
Тип контакта:
|
Под клеммы
|
Количество контактов:
|
6
|
Комплектация:
|
Гайка, уплотнительное кольцо круглого сечения
|
|
|
|
Степени защиты:
|
IP67, IK10 Пыль не может попасть в устройство. При кратковременном погружении вода не попадает в количествах, нарушающих работу устройства. Постоянная работа в погружённом режиме не предполагается.
|
|
Допустимая температура для эксплуатации:
|
-20°C~ +85°C
|
Высота клеммы:
|
9мм±0,2мм
|
Материал пластика:
|
PBT
|
Клеммы, разъемы для соединения:
|
|
Диаметр резьбы кнопки:
|
22мм
|
Диаметр основания кнопки:
|
25мм
|
Высота основания кнопки:
|
1.8мм±0,1мм
|
Высота кнопки:
|
35.8мм±0,1мм, полная высота 40.8мм
|

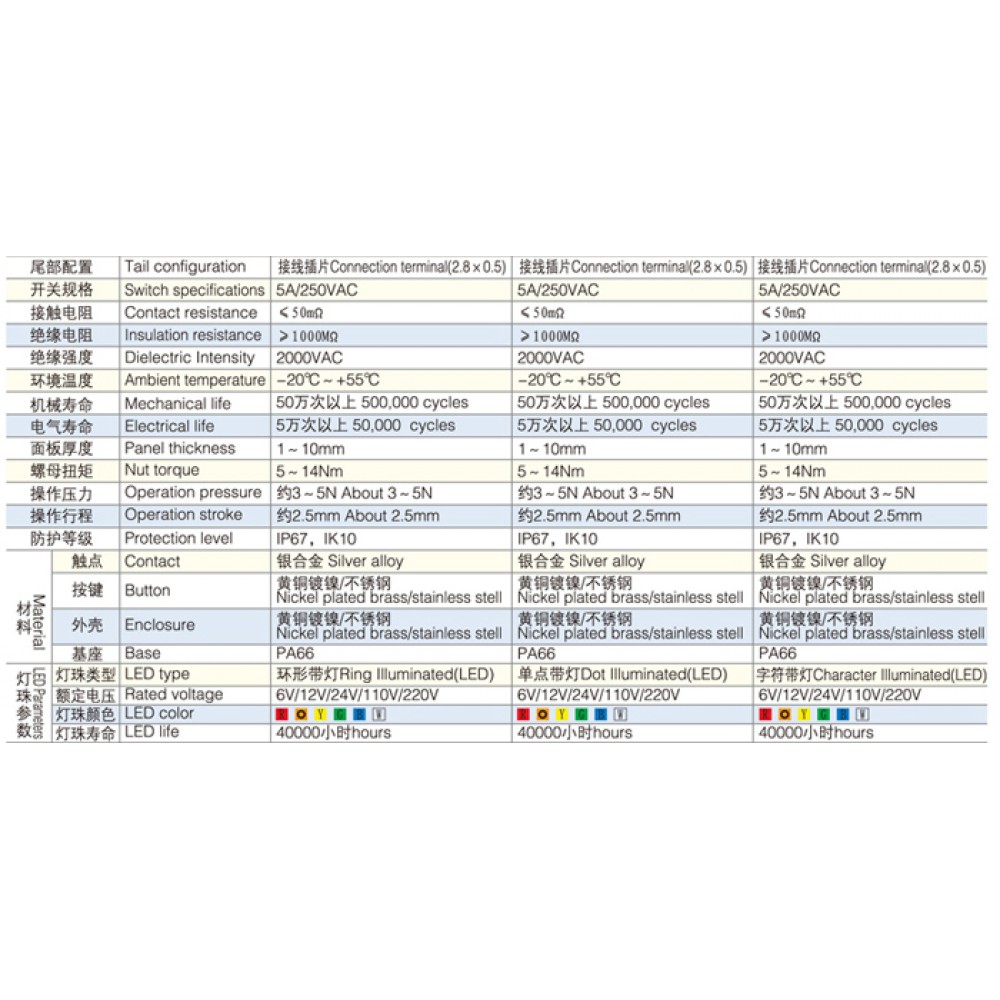

Номинальный ток:
|
5А
|
Сопротивление контакта:
|
≤ 50mΩ
|
Сопротивление изоляции:
|
≥1000MΩ
|
Диэлектрическая прочность:
|
2000VAC
|
Механический ресурс:
|
500 000 циклов
|
Электрический ресурс:
|
50 000 циклов
|
|
|
|
Материал упаковки:
|
Картон, пенопласт, полиэтилен
|
